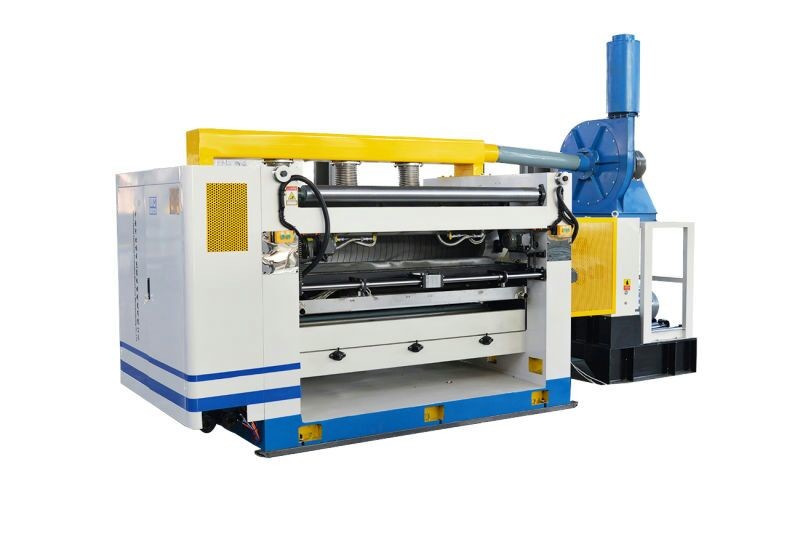

آلة تمويج الورق ذات وجه واحد لتصنيع الكرتون المموج

آلة تمويج الورق ذات وجه واحد لتصنيع الكرتون المموج

تفاصيل المنتج:

مكان المنشأ: تسانغتشو ، خبي ، الصين
اسم العلامة التجارية: Audong
إصدار الشهادات: ISO9001
رقم الموديل: LUM-ABCD

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
الأسعار: 100000-180000RMB
تفاصيل التغليف: حسب الحاجة
وقت التسليم: 5-8 أيام
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1 مجموعة / 5 أيام
افضل سعر اتصل

معلومات تفصيلية

اكتب: خط التعبئة والتغليف تطبيق: سلعة
شرط: جديد عرض العمل: 1400-2200 ملم
سرعة التصميم: 100 م / دقيقة ، 150 دقيقة ، 200 م / دقيقة ضمان: 1 سنة
تسليط الضوء:

آلة تمويج الورق ذات وجه واحد

,

آلة تصنيع الألواح المموجة

منتوج وصف

لوم-280 آلة صقل واحدة







لا العنصر المعايير الفنية
1 عرض العمل 1400-2200 ملم
2 سرعة التصميم تعتمد السرعة الاقتصادية الفعلية ونوع التدفئة على التكوين
3 اتجاه التشغيل حسب حاجة العميل
4 نوع الفلوت حسب حاجة العميل
5 يتمركز المسبوكات HT200
6 ورق الحائط المسبوكات HT200 / thinckness130mm
7 قطر الأسطوانة العلوي والسفلي φ280mm / أسطوانة حليف
8 قطر بكرة الضغط φ280mm / 45 فولاذ
9 قطر التسخين العلوي والسفلي φ320 مم / 45 فولاذ
10

التردد الرئيسي

محرك التحويل

11kw مع العاكس 15kw



11 منفاخ 11kw - 15kw (تعتمد على نوع الفلوت)
12 قوة تعمل بالهواء المضغوط 0.4 - 0.9 ميجا باسكال
13 عرض الغراء تعديل كهربائي محرك تخفيض السرعة العمودي 100 واط أنا = 1:25
14 تعديل كهربائي لتخليص الطلاء محرك أفقي موجه 100 واط أنا = 1: 1800
15 تعديل كهربائي لتخليص الطلاء محرك أفقي موجه 100 واط أنا = 1: 1800

المعايير الفنية:



السمات الهيكلية:

1. فراغ الامتزاز ، مع منفاخ الضغط العالي. مع جهاز التحكم في الرياح آلة شفط كاتم الصوت.صندوق تحكم كهربائي للتركيز على نفس المضيف ، لا يقل عن 1.5 متر ، جانب التشغيل للجانب المغلق للغطاء.

2. محرك Gimble ، هيكل الفصل ، صندوق محرك مستقل ، تزييت نوع غمر زيت التروس المغلق ، يمكن أن يطيل عمر التروس.

3.قطر الأسطوانة المموج Ø280mm ، اعتماد 48CrMo عالي الجودة من الصلب الحليف ، بعد التبريد والتلطيف ، الصلابة ، صلابة مطلية بالكروم السطحي المصقول من HRC60 درجة ، التحكم في الأسطوانة لأعلى ولأسفل.

4.قطر أسطوانة الضغط Ø280mm ، معالجة التعديل مع 4 فولاذ كربوني ، تشغيل آلي وطحن سطح التحكم بالكروم الأسطواني لأعلى ولأسفل.

5.قطر لفة التسخين العلوي والسفلي Ø320mm ، التشغيل الآلي وطحن السطح المطلي بالكروم الصلب ، جميع وصلات الخرطوم المعدنية.

6. غراء التحكم الهوائي ، قطر أسطوانة الغراء Ø215mm ، محفور بسطح خلفي محكم على شكل حفرة مصقول ، مطلي بالكروم الصلب ، طحن سطح أسطوانة الطبيب وطلاء بالكروم الصلب.

7- محامل أسطوانية مموجة مع محامل مشحمة بدرجة حرارة عالية وضغط شحم.

8. بكرة مموجة أحادية الجانب عالية 0.10 مم ، بكرة ضغط أحادية الجانب عالية 0.075 مم.أضف جهاز التحكم في حدود المساحة ، اسطوانة الضغط لـ Ø 160 مم.

9.Bearings: العلامة التجارية HRB

10- المكونات والملحقات الإلكترونية: SHINAIDE ، ماركة DELIXI.

11. مكونات تعمل بالهواء المضغوط. وصلات دوارة ، خرطوم معدني: YADEKE ، ماركة TENGZHOU.

LUM-B 320 ماكينة تشكيل أحادية الوجه بدون أصابع

آلة تمويج الورق ذات وجه واحد لتصنيع الكرتون المموج 0

السمات الهيكلية:

1. تطبيق الامتزاز الفراغي لتغذية الورق ، ومجهزة بمروحة قوية عالية الضغط.مجهزة بجهاز شفط الهواء لآلة تكييف الهواء ؛

2. انتقال gimbal ، هيكل الجسم مربع سائق مستقل.تزييت زيت ناقل الحركة المغلق ، يمكن أن يطيل من عمر خدمة الترس.

3. أسطوانة طلاء الغراء وتصميم بكرة مطاطية ثابتة لانزلاق دليل المجموعة ، وتفكيكها بسهولة.

4. هيكل من الحديد الزهر الأساسي ولوح الحائط ، سمك لوح الحائط لـ 180 مم.

5. تتبنى الأسطوانة المموجة سبائك الصلب عالية الجودة 48CrMo ، عبر القطعة المعدلة ، التبريد ، تلميع السطح ، قطر الأسطوانة المموجة Ø 320 مم ، صلابة السطح لدرجات HRC60 ، الأسطوانة المموجة تتبنى إزاحة التقلب المتحكم بها.

6. قطر بكرة الضغط (Ø320mm) ، معالجة السطح والطلاء بالكروم ، تقلب الأسطوانة المتحكم فيه ، مادة للإزاحة من الصلب الكربوني المتوسط ​​45 ، مقبض التعديل.

7. محامل الأسطوانة المموجة وأسطوانات الضغط تستخدم محامل مشحمة بدرجة حرارة عالية.

8. تغذية غراء التحكم بالهواء المضغوط ، قطر بكرة الغراء (Ø240mm) ، تلميع السطح والشبكة المنقوشة مع طلاء الكروم الصلب ، تعديل الأسطوانة بالكروم الصلب والطحن.

9. اعتماد جهاز فصل الغراء الكهربائي.

10. الأسطوانة المموجة أحادية الجانب بارتفاع 0.10 مم ، بكرة ضغط أحادية الجانب بارتفاع 0.075 مم.جهاز حد زائد ، اسطوانة ضغط لأسطوانة قطرها 1.6 مم.

المعايير الفنية:

  • عرض العمل: 1800 مم
  • سرعة التصميم: 150 متر في الدقيقة.
  • اتجاه العملية: يسارًا أو يمينًا (تحتاج وفقًا لمصنع العميل بالتأكيد).
  • المصدر: 0.4-0.9 ميجا باسكال.
  • ضغط البخار: 0.8-1.3 ميجا باسكال.
  • ملف تعريف الناي: حسب العميل

معلمات قطر فئة الأسطوانة:

1.قطر الأسطوانة المموجة Ø320 مم

2 قطر بكرة الضغط: Ø320 مم

3.قطر بكرة طلاء الغراء: Ø240 مم

4. قطر الأسطوانة التسخين: Ø400 مم

5.سمك الجسم: 180mm

المقياس التقني:

لا العنصر المعايير الفنية
1 عرض العمل 1800 ملم
2 سرعة التصميم 150 م / دقيقة
3 اتجاه التشغيل حسب حاجة العميل
4 نوع الفلوت حسب حاجة العميل
5 قوس القبو المسبوكات HT200
6 ورق الحائط المسبوكات HT200 / سمك 180 مم
7 قطر الأسطوانة العلوي والسفلي Φ320mm / 48 سبائك الصلب CrMo
8 قطر بكرة الضغط Φ320mm / 48 فولاذ
9 قطر التسخين العلوي والسفلي Φ400mm / 48 الصلب
10

التردد الرئيسي

محرك التحويل

15kw مع 18.5kw العاكس
11 مروحة منفاخ 15kw (يعتمد على نوع الفلوت)
12 قوة تعمل بالهواء المضغوط 0.4 - 0.9 ميجا باسكال.



آلة تمويج الورق ذات وجه واحد لتصنيع الكرتون المموج 1LUM-C 380 آلة تشكيل أحادية الوجه من النوع بدون أصابع



1. المعلمات التقنية:

لا. اسم المعايير الفنية
1 عرض العمل 1400-2500 ملم
2 سرعة التصميم 200 م / دقيقة
3 اتجاه التشغيل حسب الزبون المطلوبة
4 نوع الفلوت حسب الزبون المطلوبة
5 قوس القاعدة صب HT200
6 سمك اللوح صب HT200 / سمك 240 مم
7 قطر الأسطوانة المموجة Φ380mm / 52CrMo سبائك الصلب
8 قطر بكرة الضغط Φ385mm / 45 فولاذ
9 قطر الأسطوانة التسخين Φ400mm / 45 فولاذ
10 قطر بكرة الغراء Φ240mm / 45 فولاذ
11 المحرك الرئيسي العاكس 30kw / 45kw العاكس المرفقة
12 محرك المروحة 20kw (يعتمد على نوع الفلوت)
13 مصدر الهواء 0.4 - 0.9 ميجا باسكال.
14 ضغط البخار 0.8 - 1.3 ميجا باسكال



  1. ميزات الهيكل الرئيسية:

1. الامتزاز الفراغي لتوجيه الورق باستخدام توربين قوي عالي الضغط.مع جهاز التحكم في الرياح آلة شفط كاتم الصوت.خزانة التحكم الكهربائية للتركيز على نفس المضيف لا تقل عن 1.5 متر من جانب التشغيل للجانب المغلق للغطاء.

2. محرك Gimble ، مع صندوق تشغيل مستقل. تزييت غمر زيت التروس المغلق ، يطيل من عمر الترس.

3. تم تصميم أسطوانة الغراء وأسطوانة الغراء لتجميع انزلاق الطريق ، التصحيح والمريح ؛

تم تصميم وحدة الأسطوانة المموجة مع الآلة المضيفة بشكل منفصل ، وسهلة الرفع للخارج وتغيير بكرة الفلوت من النوع الآخر.

4. قاعدة من الحديد الزهر وهيكل الجدار ، سمك لوح الحائط 240 مم.

5. المموج اعتماد 52CrMo سبائك الصلب عالية الجودة ، مروي وخفف ، تصلب ، سطح مصقول ، قطر مموج Ø380m ، صلابة السطح HRC60 درجة ؛ المموج التي تسيطر عليها إزاحة الاسطوانة لأسفل.

6. قطر بكرة الضغط Ø380m ، طحن السطح والطلاء بالكروم.التحكم في إزاحة الأسطوانة لأعلى ولأسفل ، صنع الكربون الصلب 45 ، عملية التعديل.

7. قطر أسطوانة التسخين المسبق هو Ø400mm ، طحن السطح والطلاء الصلب بالكروم ، وكلها متصلة بخرطوم معدني.

8. الأسطوانة المموجة وأسطوانة الضغط مع ارتفاع درجة الحرارة والضغط محامل التشحيم.

9.عودة التحكم الهوائي إلى لاصق الغراء ، قطر بكرة الغراء هو Ø240mm ، محفور بمقبض كروم مصقول على شكل حفرة ، ومقبض مطلي بالكروم المصقول ، وطحن أسطوانة نقل ومطلي بالكروم الصلب.

10. استخدام الأجهزة الكهربائية كل عجينة عجينة مغلفة بشكل مستقل ، عندما توقف المضيف ، لمنع عجينة الجافة.

11.ارتفاع مموج أحادي الجانب هو 0.10 مم ، أسطوانة الضغط العالي من جانب واحد 0.075 مم.جهاز تحديد مكان زائد ، اسطوانة الضغط هي اسطوانة قطرها 160 مم.

12. كمية الغراء مع الغراء الرقمي تعديل كهربائي ، وسهل التشغيل.

13 في الجهاز ، تم تزويده بجهاز رش ضبابي للتسخين المسبق للورق.

3. الرئيسية ذات الصلة والمواد الخام والأصل:

اسم الأجزاء الرئيسية العلامة التجارية أو الأصل مواد
لوح الحائط والقاعدة منتجة ذاتيا HT200
صندوق ناقل الحركة إنتاج ذاتي HT200
المفاصل الدوارة والخرطوم المعدني Tengzhou guanqiu ، في شاندونغ
الأسطوانة المموجة بكين
المحرك الرئيسي ديى فى جيانغسو 7.5 كيلو واط
تحمل HA W LO
إدراج تحمل وانشان من انهوي
منفاخ ضغط عالي محلي
اسطوانة محلي
صمام الكهرومغناطيسي هيدروليكي ، من إنتاج Tianao
صمام الماء بكين
قواطع ومرحلات ديليكسي



4. قائمة قطع الغيار وقطع الغيار المستهلكة:

اسم الأجزاء الرئيسية العلامة التجارية أو الأصل كمية
نحاس شفط الهواء محلي 2 مجموعات
قطع أسطوانة الضغط المنحوتة محلي 2 مجموعات
لوحة التشغيل النشى محلي 2 مجموعات
شحم تشحيم عالي الحرارة مصنع زيوت السور العظيم برميل
خرطوم معدني Tengzhou من شاندونغ كل 1 مجموعة
صمام شاندونغ 1 مجموعة
